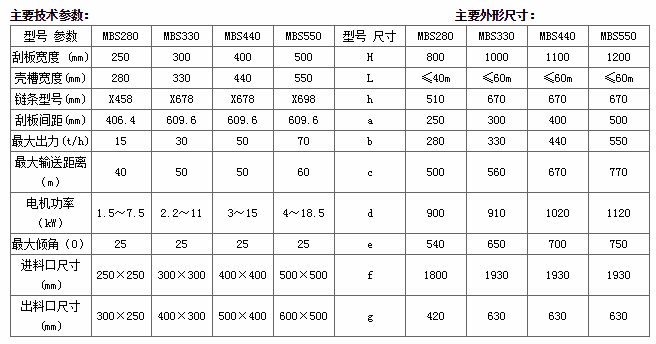

注：
1、表中设备最大出力为设备水平输送时的数值。
2、最大输送距离大于表中数值时，需特殊设计。
3、电机功率大小根据输送距离及出力大小选定。
4、表中尺寸未注单位：mm，本图为参考尺寸与外形，根据用户要求及现场布置作变化。
选型与订货：
用户选用MBS型埋刮板输送机应提供设备出力、输送距离、进出料口高度及尺寸、与之相关的布置、供货范围等资料。
合金钢模锻链作为输送链，耐磨损、强度高、寿命长、易拆卸。回程链采用内镶轴承的托辊承托，动力消耗少，刮板链条磨损大大减轻，回程链条在各托辊间自由下垂实现自动张紧链条，保证设备在链条较长的情况下仍能正常运行。刮板与链条用双螺母防松连接，更换方便，牢固 可靠。张紧调节采用柔性自动张紧形式，适应链条热胀冷缩要求，使链条张紧力恒定，保证链条不掉链、不跑偏、缓冲链条张力的变化。进料分流，使回链及刮板与物料隔开，避免了因进料量突增而充满机仓引起的阻塞链条刮板事故的发生。背负式驱动机构，受力好，节省空间，安装检修方便。断链报警装置，可以及时发现断链、掉链故障，自动停机并发出报警信号。过载保 护装置，当链条过载时，自动停机并发出报警信号。两种调速方式供用户选择：电磁调速与变频调速。具有效率高、调速范围广、精度高、调速平滑等特点。壳内无死角，不积料、不堵料、不粘结。进出料口为柔性联结，整机在支架上可以自由伸缩，适应热胀冷缩要求。
注：
1、表中设备最大出力为设备水平输送时的数值。
2、最大输送距离大于表中数值时，需特殊设计。
3、电机功率大小根据输送距离及出力大小选定。
4、表中尺寸未注单位：mm，本图为参考尺寸与外形，根据用户要求及现场布置作变化。
选型与订货：
用户选用MBS型埋刮板输送机应提供设备出力、输送距离、进出料口高度及尺寸、与之相关的布置、供货范围等资料。
