一、特点
1、提升物料范围广。本提升机对物料的种类、特性及块度要求少。其不仅能提升一般的粉状、粒状物料，对少许块状物料及磨琢性较强的物料也有较强的适应用。
2、提升能力大。出力范围40-500m3/h;提升高度可高达50m。
3、使用寿命长。本提升机的装料采用流入式，料斗为连续密布式，无需用斗掏料，因此在减少动力消耗的同时，可大大减少链条、链斗的麿损，从而提高其使用寿命。
4、运行安全可靠，故障率低，维护检修方便，易损件少，运行费用低。

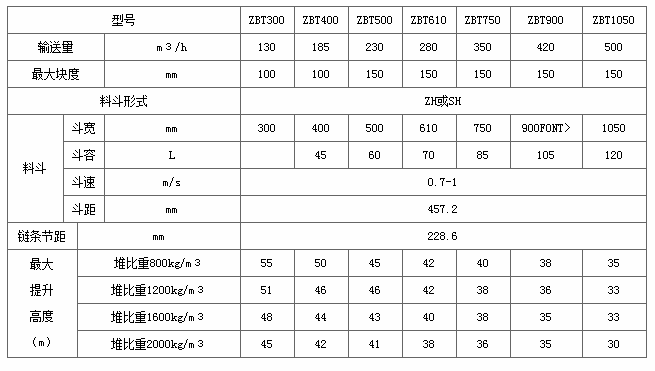

二、技术参数表

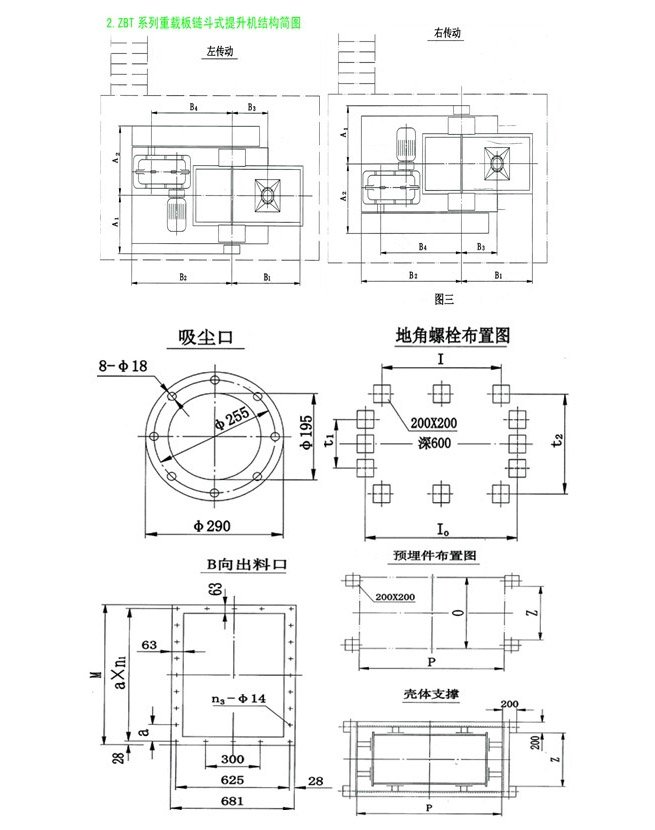

三、结构简介
ZBT型重载板链斗式提升机由底部机壳、张紧装置、中间壳体、头部机壳、驱动机构、拖动机构、 链条及料斗等组成。
a- 底部机壳：
底部机壳底部与基础之间用地脚螺栓相连，顶部法兰与中间机壳相接。底部壳体上设有3个检修门、一个清扫门、一个进料口以及供安装张紧装置用的超吊横梁。安装拖动链条、料斗以及平时对机件的维修均可在底部检修口进行。利用清扫门可以对底部的积料进行清扫
b- 张紧装置：
张紧装置位于底部机壳，其采用内配重的自动张紧装置，张紧立恒定，张紧行程长。
c- 中间机壳：
中间机壳标准高度为3m，为满足不同提升高度的需要，可增设非标机壳进行调整。为保证运行平稳性，中间机壳设有导轨。
d- 头部：
头部由头部壳体、驱动机构、拖动机构、检修平台等组成。头部壳体设有1个清扫门，2个观察门。清扫门供清理壳体内部料斗和链轮上的积垢时用；观察用门用于检查链轮的工作和磨损情况、料斗卸料情况及更
换出料口橡胶唇用。驱动机构包括电机、减速机、传动链轮及传动链条。拖动机构包括提升链轮、主轴、轴承座、逆止器等。
e- 牵引链条：
牵引链条采用板式套筒滚子链、链板、套筒、销轴均采用合金结构钢并经特殊热处理加工而成，具有强度高、寿命长、承载能力大、工作可靠的优点。
f－料斗：
料斗与链条之间为螺栓连接。根据输送物料不同，料斗有ZH（中深）SH深）两种。ZH型料斗适合较大的粒块状物料，SH型料斗适宜较小颗粒及粉状物料。
五、型号说明及标记示例：
ZBT500×30
ZBT为重载板链斗式提升机中的“重”、“板”、“提”三字的拼音缩写；
500为规格表示斗宽为500mm；
30为高度表示从进料口至出料口之间的距离为30mm。

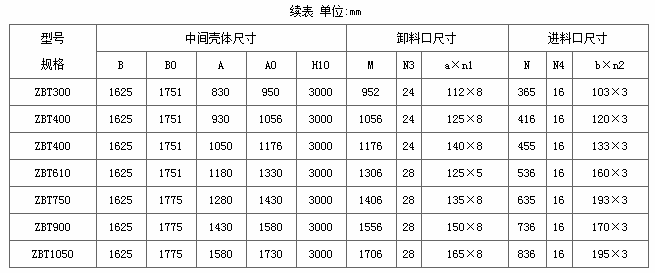

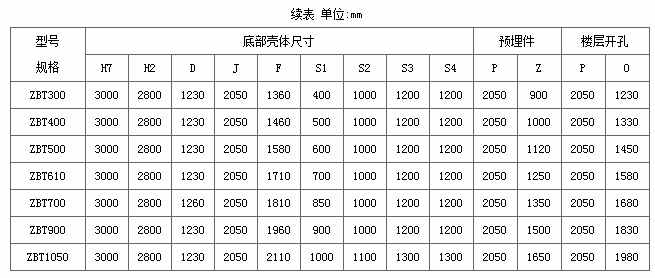

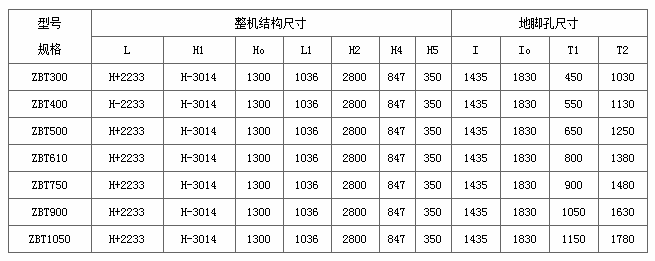

1、斗式提升机主要尺寸表 单位：mm
